TP8000-GC邻苯检测筛查解决方案

  一、邻苯解决方案优点：

1、做样时间短：20分钟/样的做样时间完全满足企业用户快速筛查需求；

2、不产生废气废液：这种无需试剂、无需前处理，不产生废气废液；

3、使用成本低：无需前处理、无需试剂和耗材，一年使用成本5000元以内；

4、直接进样、操作简单：直接固体或液体进样，五部操作出结果，产线工人即可操作；

5、内置标准曲线：更加直观判断物料是否邻苯超标（独家技术）；

6、适用于100%聚合物材料：化学方法只适应于70%物料，TP20-GC适用于100%物料

7无需专业实验室环境：只需要普通具备空调电源的操作空间即可安装使用。

  二、本方案大型客户成功案例：

深圳威富通讯技术有限公司（华为一级供应商）

伟创力电源（东莞）有限公司（全球知名企业，世界500强）

深圳兆驰股份有限公司 （上市公司）

安费诺东亚电子科技（深圳）有限公司（全球连接器行业第一名）

广东日丰电缆有限公司（上市公司）

广东博纬通信科技有限公司（华为供应商）

江西联创电子有限公司（华为供应商）

深圳盛佳丽电子有限公司（深圳最大耳机喇叭生产厂家）

深圳市共进电子股份有限公司（通讯行业领军企业）

同兴达电子股份有限公司 （上市公司）

深圳市中天迅通信技术股份有限公司 (天线行业龙头企业)

江苏辰阳电子有限公司  (连接器代工企业)

协隆（东莞）塑胶电子有限公司（任天堂供应商）

江西立景创新科技有限公司（立讯精密子公司/华为一级供应商）

深圳航胜精密连接器有限公司（全球知名连接器企业）

深圳市攀高电子有限公司（医疗器械企业）

绵阳高新区科光宏盛线缆有限责任公司（长虹核心供应商）

嘉兴翼波电子有限公司（知名连接器企业）

厦门振泰成科技有限公司（厦门知名开关生产企业）

深圳市同为数码科技股份有限公司（上市公司）

苏州伽蓝致远电子科技股份有限公司（上市公司）

福建星网锐捷通讯股份有限公司(网络通讯行业领军企业）

中航电测仪器股份有限公司（军工企业）

河南凯旺电子科技有限公司（准上市公司，华为供应商）

深圳市长盈精密技术股份有限公司（三星/华为/oppo/手机核心供应商）

......

  三、仪器准确性和可靠性试验：

实验部分：仪器与耗材

1、带双EPC控制的气相色谱仪；

2、TP8000-GC热裂解脱附仪（裂解脱附温度200℃-650℃）；

3、色谱工作站（具备反控功能）；

4、专用毛细管邻苯专用柱；

5、氮氢空气源；

6、万分之一天平；

前处理过程：

本方法无需前处理，耗材为2.5cm长石英管，石英棉，预处理柱，将固体样品放置在石英管中间部位，两端用石英棉固定，然后将制备好的样品管放入加热腔体即可。

分析条件

微裂解程序升温 200℃-450℃

微热裂解时间 2 min

进样方式：分流进样

液体进样体积：1 ul

固体进样体积： 5mg以下

进样口温度：250 ℃

FID检测器温度：300 ℃

程序升温 50 ℃（保持1 min），以每分钟20 ℃升至450 ℃（保持4 min）

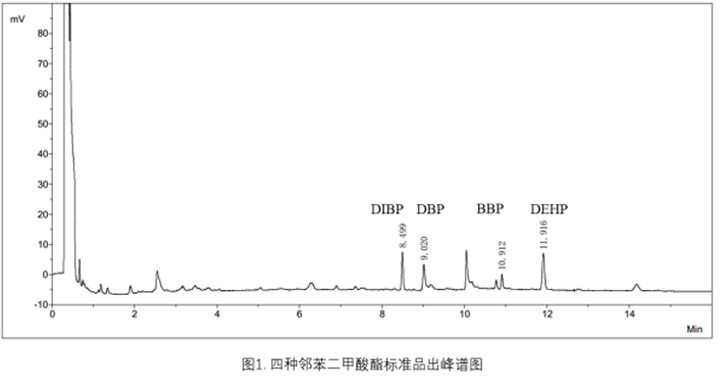

各组分名称及保留时间：

结果与讨论：

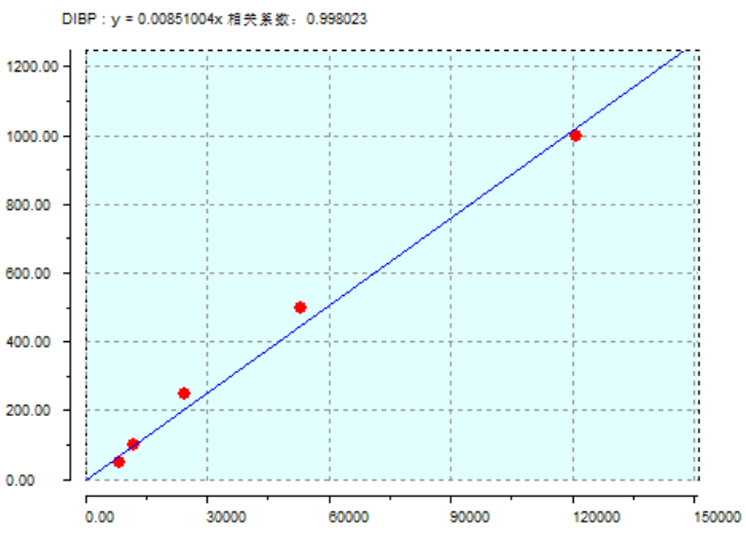

标准曲线及线性范围（检出限）：

配置浓度为50ppm、100ppm、250ppm、500ppm和1000ppm的DIBP标准溶液，以浓度为横坐标，定量组分峰面积为纵坐标，绘制标准曲线，标准曲线及线性相关系数如下所示。

以下表格是5种不同浓度标样的峰高和峰面积对比图：

3倍信噪比计算各组分的最低检出限为25ppm

重复性(精密度实验)

以最低检出限的浓度进行重复性测定，结果如下所示：

结论：这套RoHS2.0中邻苯的快速筛查方法，其最低检出限为25 ppm，线性相关系数大于0.998，RSD%=5.24，完全满足企业物料筛查要求。

  四、符合IEC62321-8法规要求：

Rohs2.0中间管控的4种邻苯属于增塑剂，属于难挥发物质，需要用高温（200℃-450℃）才能挥发出来，目前IEC标准是采用PY/TD-GC-MS（热裂解/热脱附-气相色谱-质谱检测器），而我们采用的是TP20-GC微裂解脱附技术（热裂解/热脱附-气相色谱仪），具体分析下有什么相同和不同：

1、IEC认可的PY/TD-GC-MS是热裂解+热脱附+气相色谱+质谱检测器，其中热裂解温度高，最高可达1200度，很多大分子物质都被裂解成小分子物质，会对结果产生干扰和假阳性，需要用到MS质谱这部分仪器来定性。

2、TP8000-GC邻苯快速检测系统，我们只需要做对应的几种邻苯的定量，所以我们加热范围设定在200℃-450℃这个区间，这样既让4个邻苯都挥发出来后进入GC（气相色谱仪）中进行定量，又不会对其他大分子物质产生裂解而影响结果。

综上诉述：那为什么我们的方法没有质谱检测器呢，因为我们的定位是做4种邻苯的检测，而且我们采用的温度区间只在200℃-450℃区间，没有其他的新裂解出来的物质干扰，无需定性检测，所以TP8000-GC是不需要质谱检测器的。

结论：TP8000-GC是符合IEC62321标准的，而且设定更加精准的温度区间更加合理和科学，用GC定量也比GCMS更加合适

  五、TP8000-GC RoHS专用检测分析仪应用案例：

在玩具、电子、食品、包装材料、医疗器械塑料、橡胶、粘合剂、纤维素、树脂、电缆等行业，都需要做塑化剂筛查检测；我司经过多年的色谱分离技术和塑化剂基础研究，研发出一种可以直接固体进样和液体进样的专用塑化剂检测系统，该系统通过程序升温热解析和高温裂解，让样品中组分按照温度不同分批次进入气相色谱仪进行定量检测，经过具有专利技术的超微传输通道还解决了温度不均衡样品分析图谱发生重叠的问题，同时超微传输管道本身具有自动清洗功能，这也解决了传输管道污染的问题；本系统能做到多阶持续升温且做完一个样品后能自动进行管道清洗，无需人工干预，既节省人工成本也保证数据的真实性。

实验案例一、深圳某耳机厂商给国际知名品牌代工的耳机塑料壳原材料筛查

仪器：

1、国产某品牌气相色谱仪（FID+SPI+毛细管柱）

2、TP8000微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式：直接固体进样；

检测项目：检测原生PVC绿色颗粒是否RoHS 4种邻苯超标

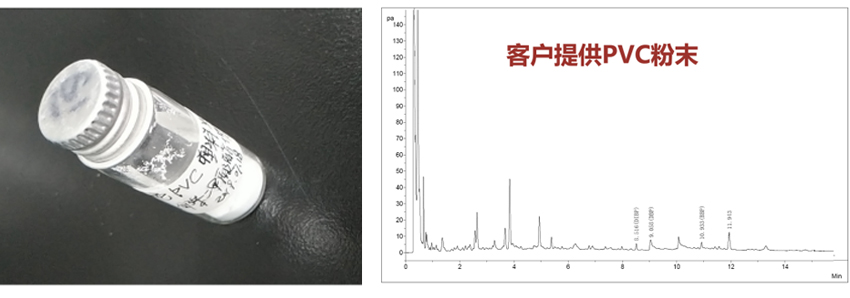

实验案例二、东莞某出口欧洲手机充电器厂家，需要检测做Rohs中4种邻苯筛查

仪器：

 1、国产某品牌气相色谱仪（FID+SPI+毛细管柱+双路EPC控制）

2、TP8000微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式：直接固体进样；

检测项目：白色PVC塑料粉末中Ia邻苯二甲酸酯检测

实验案例三、珠海某知名品牌手机商需要做出口欧洲的手机背板高分子材料Rohs中4种邻苯筛查

仪器：

1、国产某品牌气相色谱仪（FID+SPI+毛细管柱+双路EPC控制）

2、TP8000微裂解脱附仪处理设备

3、专用色谱柱

4、其他实验设备一批

进样方式：直接固体进样；

检测项目：高分子材料手机背壳中22项邻苯的检测
