M5000直读光谱仪

一、M5000直读光谱仪产品技术特点：

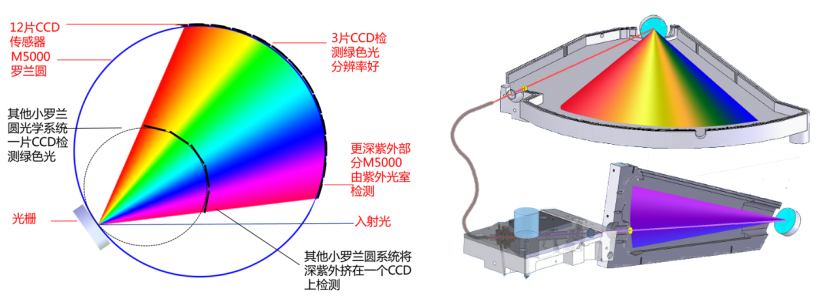

1.基于多CCD传感器的全谱采集系统

全谱采集已成为当前直读光谱仪的主流配置，用CCD传感器采集连续光谱，将140-680nm波段内的光谱信息全采集，择优用于分析。

M5000直读光谱仪设计理念是追求高品质，高分辨光学系统，选择400mm长焦距帕型-龙格结构光学系统，大的圆周可排布12片以上的CCD传感器。虽成本大幅提高，但获取的有效谱线数量更多，获得的光谱分辨率更佳，给使用者带来更优的分析精度及检出限

M5000可满足Fe、Al、Cu、Ni、Zn、Mg、Ti、Co、Sn、Pb等十余种材料的分析，增加分析元素及分析基体不需要增加任何硬件成本。

M5000不采用短焦距光学系统。如果采用小焦距光学系统，可降低生产及研发成本，但短光程不足以将光分开。小的罗兰圆排布传感器少， 难以获得高分辨率。

2.双光学系统

直读光谱仪通常分析元素要多于40个，其中N/C/P/S等紫外波段元素，需要在真空或者氩气环境下进行分析

M5000直读光谱仪根据元素特性的差异，分别采用两套光学系统对元素进行分析，有利于紫外波段元素的分析性能的提升

M5000不计成本的采用单独一个光学系统检测N、C、P、S等难测的短波元素，保证极高的短波元素的检测精度及检测下限

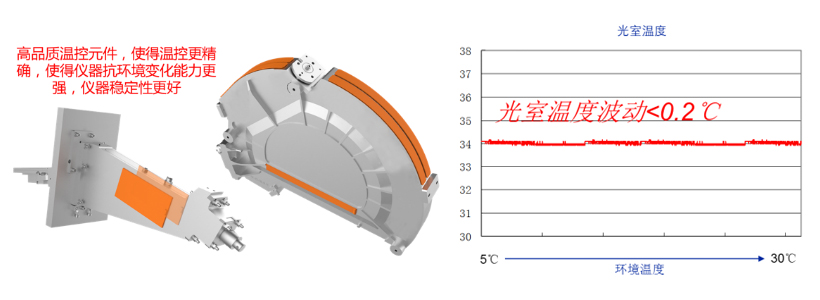

3.光学系统恒温

精密光学系统，对热胀冷缩带来的微小形变非常敏感。所以几十年来直读光谱仪，或者其他高端光谱仪器，均采用恒温控制系统，以保证光学系统不会产生短期漂移。

M5000采用8片以上进口高质量加热元件，很好的保证了恒温精度和可靠性。同时采用微漂移校正算法双重保障，进而实现了非常好的环境适应性，和长期稳定性。

稳定性是评价仪器的重要指标，在不做特殊修正的情况下，保持30天甚至更长时间的数据稳定，才可以称作一个高品质的直读光谱仪

4.数字可编程脉冲光源

不同合金材料中的不同元素，对于放电的响应是不同的。有些元素在很弱的能量下就会被蒸发出来，很低的电位就会被激发，而有一些元素则需要很强的蒸发能量，很高的激发电位。所以根据不同元素的蒸发特性，需要用不同的放电波形来进行分析。

M5000的数字脉冲光源，可产生200种以上的光源放电波形，用于十余种不同材料中40多种不同元素的分析。进而更好的得到每个元素的真实分析结果。

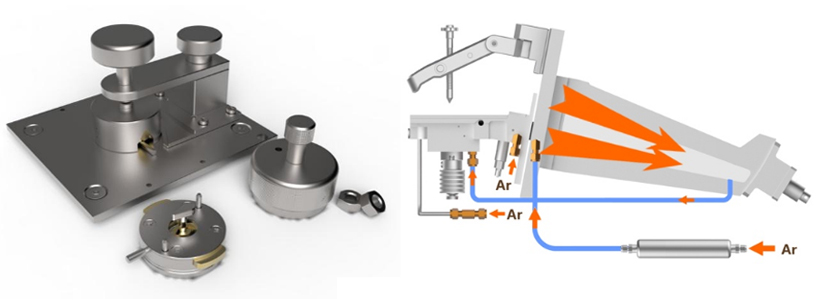

5.激发台

高纯铜材质，高效率导电与散热

多路保护气体，快速净化激发台内氩气纯度

电极正下方托举氩气设计，有效稳定等离子体火焰

开放式设计，可直接检测大型样品

高强度结构设计，可直接检测60kg试样，配辅助设备可检测100kg以上试样。

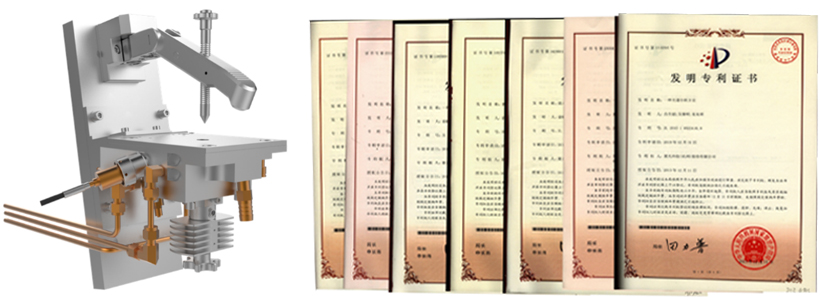

6.多项技术专利

拥有“时间解析光谱采集技术”、“特征谱线光谱干扰扣除技术”、“氩气自循环技术”、“光谱位漂移校正技术”等多项发明专利，正是这些创新，使得产品性能优异。

7.丰富的异型样品解决方案

线材样品夹具，可检测直径1mm以上的线材

棒材夹具，可检测直径6mm以上的棒材

管材夹具，可检测直径8mm以上的管材

异形夹具，可检测螺母等不规则形状样品

法兰形夹具，可检测螺丝钉等粗细不均形状的样品

薄板/细丝专用程序，可分析0.09mm厚度的薄板

具备0.1mm丝材等特殊异性材料的解决方案

可为客户定制特殊材料的分析解决方案

8.充氩紫外传输系统

氩气循环利用，只是路径上经过紫外光学系统，节省氩气

冲氩光室可以保证光室内外气压保持最少的压力差，避免抽真空造成光室形变

可以持久保证紫外光高通透和高检测灵敏度

没有噪音，保持实验室安静的环境，有益操作者的工作健康

省去真空泵维护，换油，故障等麻烦

9.充分的可靠性设计保障

聚光每年数十亿的采购量，可以保证产品关键部件均来自于全球顶级供应商

依照军用标准进行可靠性设计

产品经过高低温贮存，盐雾试验，震动试验，跌落试验，辐射试验等多种测试。

产品生产过程质量控制体系符合国际标准，并通过国家CMC认证

产品通过CE认证，充分保护使用者人身安全

公司持续投入研发，2017年投入2.7亿人民币，研发团队超过700人，充分保证产品设计质量

产品投放市场近10年，拥有众多的用户群体，多年的市场锻炼，仪器质量得到充分验证

10.海外销售及服务网络

聚光盈安产品远销美国、日本，韩国，加拿大、欧洲等（发达国家）、俄罗斯、中东、东南亚、非洲等诸多国家和地区，可靠性得到海外客户的充分验证及认同

聚光盈安在全球海外市场成立10余个海外服务网点，为全球客户提供及时、优质的服务

  二、M5000直读光谱仪产品技术参数：

1. 规格和技术参数

2.光学系统

帕型-龙格结构的全谱光学系统

最大波长范围（140～680）nm

多个高性能CCD探测器

耐环境温度变化

双光室设计，保证长短波达到最佳性能。S型仪器只配备一个可见光室

光室恒温控制，恒温温度为34℃；

3.样品激发台

激发室的特殊设计，使样品室/激发室的清理工作更加便利；

优化的氩气气路设计保证激发台的有效冷却和激发过程中产生的金属粉尘有效进入过滤器；使样品激发更加稳定，并大大减少了人体对金属粉尘的摄入，有利于保护操作人员的健康安全；

更小的激发空间，使氩气消耗更小；

便于使用的样品夹具

具有电极自吹扫功能，使电极使用寿命更长、清洁电极更加容易

13 mm的激发孔径更利于样品分析

开放式样品激发台可适应各种大小、更多形状样品的分析；

透镜部分的结构设计，使透镜拆装、擦拭更方便，氩气的冲洗设计更可以延长透镜清洗周期。

4.光源

脉冲合成全数字光源（可编程脉冲全数字光源），最高频率可达1000Hz；

高能预然技术（HEPS）；

优化设计的控制和功率电路，完善的激发安全保护功能

为不同分析目标提供最佳火花、电弧或组合激发波形

频率：（100～1000）Hz

放电电流：最大400 A

5数据采集系统

高性能DSP处理器，具有超高速数据采集及控制功能

单火花采集及光谱延时采集，实现更优化元素含量测量

外置式计算机

高速以太网数据传输

6.分析软件

基于Windows操作系统的图形化分析软件，方便实用；

完备的自动系统诊断功能

完善的数据库管理功能，可方便查询、汇总数据

智能校正算法，保证仪器稳定可靠

完备的谱线信息和干扰扣除算法，保证仪器分析更为精准

适应最新的Windows操作系统
